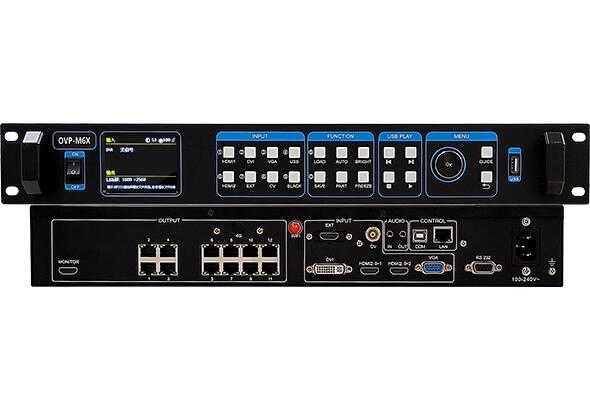

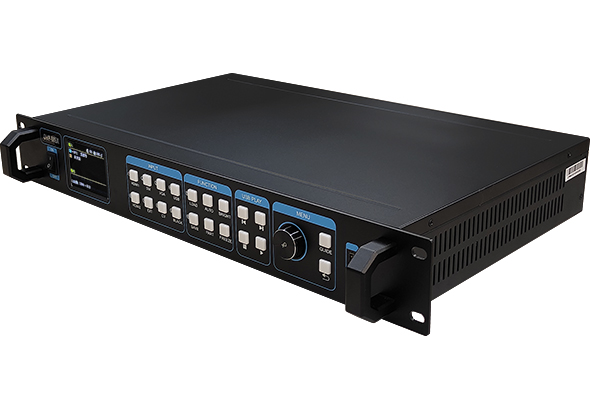

OVP-M6X 单画面 12千兆网口

设备集成12千兆网口大发送,便捷支持LED显示屏的远程维护 。支持U盘播放功效,特别适用于展示展览场合 。

最大带载786万像素,宽度≤8000,高度≤3840 ;

输入接口:HDMI2.0*2、DVI*1、EXT*1、VGA*1、CV*1,支持2路4Kx2K@60Hz ;

前置USB2.0接口,支持视频播放、图片播放、视频和图片混淆播放三种模式 ;

标配2.8"液晶屏,支持多语言菜单界面(中文、英文、俄文、越南语);

标配无线WiFi,支持手机APP无线控制 ;

1.5U标准机箱,重量≤4.7KG 。

订单热线:

0512-36912677/88/99



OVP产品接纳设备集成发送卡设计,不但提高可靠性,更为远程维护LED显示屏带来极大便当 ;
支持输入视频源准时切换 ;
支持设备输出信号的开启和关闭 ;
支持自界说区分率 ;
支持点对点输入与输出 ;
支持对输入视频源画面进行截取、局部显示 ;
支持输入自适应信号源区分率 ;
支持输出自适应显示屏参数配置 ;
支持快捷灵活的色温调理 ;
支持输入和输出信号热备份 ;
可预存8/16种用户模式供用户快速挪用 ;
支持底层软件和FPGA固件在线升级,极大便当了系统开发、维护和功效升级 。



OVP-L/M系列前置USB2.0接口,支持U盘播放,支持视频播放、图片播放、视频和图片混淆播放三种模式 ;
OVP-M/H系列标配wifi(M1X除外),标配2.8"液晶屏,支持多语言菜单界面(中文、英文、俄文、越南语) ;
OVP-M/H系列支持EXT*1扩展接口(M1X除外),可凭据客户需求,灵活选配SDI接口?榛蛭尴咄聊? ;
OVP-H系列标配1-2路DP输入接口,标配RS232中控接口 ;
OVP全系列标配音频输入输出接口 。 (G系列除外)



产品检测和资质认证
OVP产品通过国家自愿性产品认证试验,经过宁静测试和电磁兼容性测试,获得CQC认证证书 ;
OVP产品通过欧盟强制性产品认证试验,经过宁静测试和电磁兼容性测试,获得CE认证证书 ;
OVP产品通过了中国ROHS2.0《电器电子产品有害物质限制使用治理步伐》和GB/T 26572-2011的6项划定检测 ;
OVP产品通过了欧盟ROHS《关于限制在电子电器设备中使用某些有害身分的指令》的10项划定检测 。

视频输入源
EXT×1 扩展输入端口,标配HDMI,可凭据客户需求,灵活选配DVI接口、SDI接口、无线同屏?
DVI×1  VESA标准:1920x1080@60Hz向下兼容,支持3840x2160@30Hz
HDMI×2 VESA标准:3840x2160@60Hz向下兼容,HDMI 2.0
VGA×1 VESA标准:UXGA@75Hz向下兼容
CV×1 支持PAL \ NTSC 复合视频
USB×1 USB2.0,支持高清1080p@30fps或720p@60fps内容U盘播放
前置U盘,支持视频播放、图片播放、视频和图片混淆播放三种模式



视频输出端口
MONITOR×1 1024*768@60Hz
NET×12

12千兆网口输出,通过网线连接LED显示屏,直连接收卡 ;
最大带载786万像素,宽度≤8000,高度≤3840 ;



音频输入/输出端口
HDMI音频 HDMI视频输入端口内嵌
AUDIO_IN 3.5mm模拟音频输入接口
AUDIO_OUT 3.5mm模拟音频输出接口



控制接口
COM

USB控制接口

LAN 网络控制接口
WIFI WIFI无线控制
RS232 串口控制接口,可接入中控设备



重要功效
通讯功效 支持串口通讯,支持局域网通讯和IP地点配置,标配无线WiFi,支持手机APP无线控制
完成OVP视频设备的相关参数设置和功效配置,完成对LED显示屏的参数设置
计划任务 支持输入视频源准时切换
智能导航  液晶菜单支持智能导航功效,便当用户快捷设置
多语言界面 液晶菜单支持中文、英文、俄文、越南语共4种语言界面
开机LOGO 支持默认、自界说和无LOGO三种选项
智能配置 支持凭据LED显示屏区分率自动完成设备参数适配
画面截取功效

支持对输入视频源画面进行截取、局部显示

点对点功效 支持点对点信号输出模式的开启和关闭
亮度调解 支持100级亮度调解
U盘播放 前置U盘,支持视频播放、图片播放、视频和图片混淆播放三种模式
EDID设置 支持HDMI、DVI信号自界说输入区分率
VGA校正 支持VGA调解和VGA ADC校正
CV校正 支持CV ADC校正
输出控制 支持设备输出信号的开启和关闭
色温调理

预设自然、偏暖、偏冷三种显示效果,用户亦可自界说色温

用户模式 支持预存≤8个用户模式,支持便捷的场景切换
热备份功效

支持输入和输出画面热备份功效

工厂复位

支持设备恢复出厂设置

按键锁 支持对设备面板设置按键锁定和按键解锁状态,避免误操作
工程锁 支持对设备设置工程锁



系统升级和维护
固件升级功效

支持底层软件和FPGA固件在线升级,极大便当了系统开发、维护和功效升级,

为客户有效节约本钱,降低项目危害



整机规范
输入电压 100-240V~50/60Hz
额定功率 ≤50W
操控方法 液晶菜单、面板按键、LedshowTV演播器软件、OVP Builder设备配置软件、Builder APP
液晶屏   2.8”彩色液晶屏,区分率320×240
装箱配件

3Pin主机电源线1.5M*1, WIFI直杆弯头天线*1, 六类软网线1.5M*1
USB-A-B线1.5M*1,  HDMI2.0软线1.5M*1,  HDMI-DVI转接头*1

机箱 金刚黑 铝面板 1.5U标准工业机箱
尺寸 482.6mm×300mm×66.6mm
重量 ≤4.7KG



情况适应性

事情温度

-30℃~70℃

情况湿度

15%~85%



电磁兼容性

无线电骚扰和抗扰度

对OVP设备的电源端口、HDMI接口、DVI接口、VGA接口、CV接口进行无线电骚扰检测 。

切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机 电磁兼容 第一部分 发射要求》界说的骚扰限值 。

骚扰检测切合欧盟《EN 55032:2015 多媒体设备的电磁兼容性》的划定要求 。

骚扰抗扰度检测切合《ICE/EN 61000 电磁兼容性》的划定要求 。

静电放电抗扰度

对OVP设备的USB口、HDMI接口、DVI接口、VGA接口、CV接口进行静电放电抗扰度检测 。

试验品级4级,接触放电8KV 。

切合《GB/T17626.2-2018电磁兼容试验和丈量技术静电放电抗扰度试验》的划定要求 。

切合《ICE/EN 61000-4-2》的划定要求 。

浪涌攻击抗扰度

对OVP设备的电源端口和网口进行浪涌攻击检测 。

试验品级4级,测试电压4KV 。

切合《GB/T 17626.5-2019电磁兼容试验和丈量技术浪涌(攻击)抗扰度试验》的划定要求 。

切合《ICE/EN 61000-4-5》的划定要求 。

文件名称 技术说明 下载次数 下载 网盘下载
LedshowTV 2021多媒体演播器 最新版

版本号:V23.4.10.00

67096
底层固件升级包 OVP-M6X C版

版本号:20230812

1196
底层固件升级包 OVP-M6X

版本号:20211228

3018
底层固件升级包 OVP-H8XL

版本号:20211110

15581
底层固件升级包 OVP-H8X

版本号:20211025

V20200114 1 修改界面文件(用户模式生存和挪用)、开放至16种用户模式 2 修改切换信号源引起的花屏现象
15778
OVP Builder APP 用户手册

版本号:20221115

bifa必发视频处理器配套使用的APP
12162
OVP Builder 软件用户手册

版本号:20201125

23426
LedshowTV 2019软件 用户手册

版本号:20190722

20744
OVP-M6X 规格书

版本号:20220303

2198
单画面M系列视频控制器 用户手册

版本号:20220802

适用于OVP-M8X/M6X/M4X/M2X/M1X 视频控制器
1167
