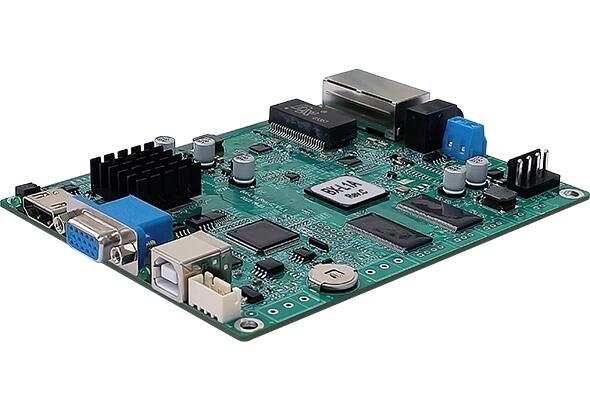

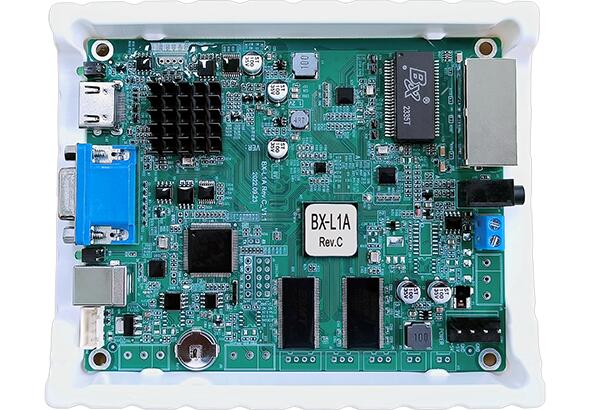

BX-L1A是一款板卡型的视频控制器。。 。。。板载HDMI输入接口和VGA输入接口，，，， ，，其功效和性能指标相当于OVP-L1X，，，， ，，利便在LED显示屏内（狭窄空间规模）与种种安卓盒子、智慧网关、工业主板等配套应用。。 。。。
支持视频缩放； ；；；；；；；
支持HDMI视频输入或VGA信号输入； ；；；；；；；
2千兆网口输出，，，， ，，最大带载131万像素@60Hz； ；；；；；；；宽度≤3840点，，，， ，，高度≤3840点； ；；；；；；；

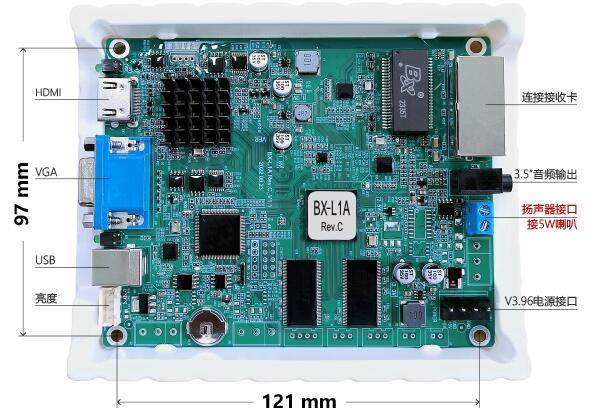

板载多种功效接口：HDMI输入+VGA输入+5W音频输出+USB设置+亮度传感器+RS485； ；；；；；；；
涂敷UV三防胶，，，， ，，国标双85防护品级，，，， ，，防尘、防潮、防静电、防盐雾； ；；；；；；；
-40℃～80℃情形温度，，，， ，，3.5V-5.5V宽电压，，，， ，，7*24小时一直电，，，， ，，≤0.3%故障率。。 。。。
订单热线：
0512-36912677/88/99
支持BX-V全系列吸收卡和BX-VMF多功效卡
2千兆网口输出，，，， ，，最大带载131万像素@60Hz； ；；；；；；；宽度≤3840点，，，， ，，高度≤3840点
支持装备输出信号的开启和关闭； ；；；；；；；
支持自界说区分率； ；；；；；；；
支持点对点输入与输出； ；；；；；；；
支持对输入视频源画面举行截取、局部显示； ；；；；；；；
支持输入自顺应信号源区分率； ；；；；；；；
支持输出自顺应显示屏参数设置； ；；；；；；；
支持快捷无邪的色温调理； ；；；；；；；
支持输出信号热备份； ；；；；；；；
可预存8种用户模式供用户快速挪用； ；；；；；；；
支持底层软件和FPGA固件在线升级，，，， ，，极大利便了系统开发、维护和功效升级。。 。。。
视频输入：支持HDMI视频信号输入和VGA信号输入，，，， ，，支持输入、输出区分率恣意设置
音频输入：支持HDMI输入音频信号
音频输出：支持两种模式的音频输出。。 。。。一种是通过板载5W音频输出接口，，，， ，，其中2芯端子支持外地5W喇叭直接接入，，，， ，，3.5mm音频接口支持外地功放接入； ；；；；；；；
另一种是通过千兆网线同步传输声音信号至远端屏幕，，，， ，，通过多功效卡的音频输出信号接入功放。。 。。。
扩展功效：板载5W音频输出接口和亮度传感器接口，，，， ，，在诸多应用场景中，，，， ，，可省去多功效卡，，，， ，，精简系统，，，， ，，降低本钱。。 。。。
板载RS485接口（选配），，，， ，，便于前端装备对后级显示屏举行亮度调理、播放画面控制、开机/关机等举行下令操控。。 。。。
涂敷UV三防胶，，，， ，，国标双85防护品级，，，， ，，防尘、防潮、防静电、防盐雾； ；；；；；；；
-40℃～80℃情形温度，，，， ，，3.5V-5.5V宽电压，，，， ，，7*24小时一直电，，，， ，，≤0.3%故障率。。 。。。
| 视频输入源 | ||
|---|---|---|
| HDMI×1 | VESA标准：1920x1080@60Hz向下兼容，，，， ，，HDMI 1.4 | |
| VGA×1 | VESA标准：UXGA@60Hz向下兼容 | |
| 视频输出端口 | ||
|---|---|---|
| NET×2 |
2千兆网口输出，，，， ，，通过网线毗连LED显示屏，，，， ，，直连吸收卡； ；；；；；；； 最大带载131万像素，，，， ，，宽度≤3840，，，， ，，高度≤2500； ；；；；；；； |
|
| 音频输入输出端口 | |
|---|---|
| HDMI音频 | HDMI视频输入内嵌 |
| AUDIO_OUT | 板载5W音频输出接口，，，， ，，其中2芯端子支持外地5W喇叭直接接入，，，， ，，3.5mm音频接口支持外地功放接入 |
| 控制接口 | ||
|---|---|---|
| COM |
USB控制接口 |
|
| RS485/ RS232 | RS485接口（可选配为RS232接口） | |
| 主要功效 | |
|---|---|
| 通讯功效 | 支持串口通讯，，，， ，，完成相关参数设置和功效设置，，，， ，，完成对LED显示屏的参数设置 |
| 画面截取功效 |
支持对输入视频源画面举行截取、局部显示 |
| 点对点功效 | 支持点对点信号输出模式的开启和关闭 |
| 亮度调解 | 支持100级亮度调解 |
| EDID设置 | 支持HDMI、VGA信号自界说输入区分率 |
| VGA校正 | 支持VGA调解和VGA ADC校正 |
| 输出控制 | 支持输出信号的开启和关闭 |
| 色温调理 |
预设自然、偏暖、偏冷三种显示效果，，，， ，，用户亦可自界说色温 |
| 用户模式 | 支持预存≤8个用户模式，，，， ，，支持便捷的场景切换 |
| 热备份功效 |
支持输出画面热备份功效 |
| 工厂复位 |
支持恢复出厂设置 |
| 系统升级和维护 | |
|---|---|
| 固件升级功效 |
支持底层软件和FPGA固件在线升级，，，， ，，极大利便了系统开发、维护和功效升级，，，， ，， 为客户有用节约本钱，，，， ，，降低项目危害 |
| 电气参数 | |
|---|---|
| 事情电压 |
5V（3.5V～5.5V宽事情电压） 切合《T COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》，，，， ，，C级达标 |
| 最大功率 | ≤10W |
|
情形顺应性 |
|
|---|---|
| 情形温度 |
情形温度-40℃～80℃稳固事情 切合《T COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》，，，， ，，C级达标 |
| 防盐雾品级 |
知足海边500米使用情形要求 切合《T COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》，，，， ，，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对LED控制器的电源端子、网口和串口举行无线电骚扰检测 切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对吸收卡的电源端子和网口举行静电放电抗扰度检测 |
| 浪涌攻击抗扰度 |
对LED控制器的电源端子和网口举行浪涌攻击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》试验品级4级，，，， ，，测试电压4KV的测试 |
|
品质包管 |
|
|---|---|
| 品质标准 |
7*24小时一直电，，，， ，，故障率≤0.3% |
| 结构防护 |
精制塑壳托架，，，， ，，知足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求，，，， ，，直接上屏装置 |
| 外貌防护 | 所有元器件外貌涂覆UV三防胶，，，， ，，国标双85防护品级，，，， ，，防尘、防潮、防静电、防盐雾 |
