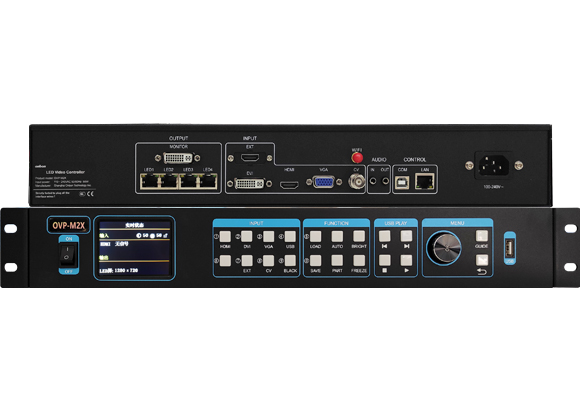

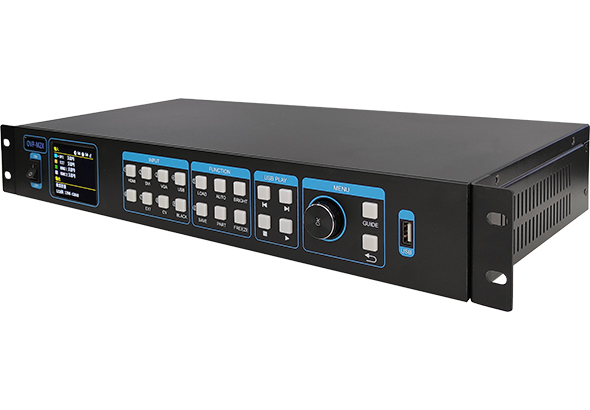

主板集成4千兆网口大发送,便捷支持LED显示屏的远程维护。支持U盘播放功效,特别适用于展示展览场合。
最大带载262万像素,宽度≤3840,高度≤2500;
输入接口:HDMI*1、DVI*1、VGA*1、CV*1、HDMI和DVI,支持4Kx2K@30Hz;
前置USB2.0接口,支持视频播放、图片播放、视频和图片混淆播放三种模式;
标配2.8"液晶屏,支持多语言菜单界面(中文、英文、俄文、越南语);
标配无线WiFi,支持手机APP无线控制;
1.5U机箱,重量≤3.8KG。
主板集成4千兆网口大发送,便捷支持LED显示屏的远程维护。支持U盘播放功效,特别适用于展示展览场合。
最大带载262万像素,宽度≤3840,高度≤2500;
输入接口:HDMI*1、DVI*1、VGA*1、CV*1、HDMI和DVI,支持4Kx2K@30Hz;
前置USB2.0接口,支持视频播放、图片播放、视频和图片混淆播放三种模式;
标配2.8"液晶屏,支持多语言菜单界面(中文、英文、俄文、越南语);
标配无线WiFi,支持手机APP无线控制;
1.5U机箱,重量≤3.8KG。
订单热线:
0512-36912677/88/99
OVP产品接纳设备集成发送卡设计,不但提高可靠性,更为远程维护LED显示屏带来极大便当;
支持输入视频源准时切换;
支持设备输出信号的开启和关闭;
支持自界说区分率;
支持点对点输入与输出;
支持对输入视频源画面进行截取、局部显示;
支持输入自适应信号源区分率;
支持输出自适应显示屏参数配置;
支持快捷灵活的色温调理;
支持输入和输出信号热备份;
可预存8/16种用户模式供用户快速挪用;
支持底层软件和FPGA固件在线升级,极大便当了系统开发、维护和功效升级。
OVP-L/M系列前置USB2.0接口,支持U盘播放,支持视频播放、图片播放、视频和图片混淆播放三种模式;
OVP-M/H系列标配wifi(M1X除外),标配2.8"液晶屏,支持多语言菜单界面(中文、英文、俄文、越南语);
OVP-M/H系列支持EXT*1扩展接口(M1X除外),可凭据客户需求,灵活选配SDI接口?榛蛭尴咄聊?;
OVP-H系列标配1-2路DP输入接口,标配RS232中控接口;
OVP全系列标配音频输入输出接口。 (G系列除外)
产品检测和资质认证
OVP产品通过国家自愿性产品认证试验,经过宁静测试和电磁兼容性测试,获得CQC认证证书;
OVP产品通过欧盟强制性产品认证试验,经过宁静测试和电磁兼容性测试,获得CE认证证书;
OVP产品通过了中国ROHS2.0《电器电子产品有害物质限制使用治理步伐》和GB/T 26572-2011的6项划定检测;
OVP产品通过了欧盟ROHS《关于限制在电子电器设备中使用某些有害身分的指令》的10项划定检测。
视频输入源 | ||
---|---|---|
EXT×1 | 扩展输入端口,标配HDMI,可凭据客户需求,灵活选配DVI接口、SDI接口、无线同屏? | |
DVI×1 | VESA标准:1920x1080@60Hz向下兼容,支持3840x2160@30Hz | |
HDMI×1 | VESA标准:1920x1080@60Hz向下兼容,HDMI 1.4 | |
VGA×1 | VESA标准:UXGA@60Hz向下兼容 | |
CV×1 | 支持PAL \ NTSC 复合视频 | |
USB×1 | USB2.0,支持高清1080p@30fps或720p@60fps内容U盘播放 前置U盘,支持视频播放、图片播放、视频和图片混淆播放三种模式 |
视频输出端口 | ||
---|---|---|
DVI监视×1 | 1024X768@60Hz | |
NET×4 |
4千兆网口输出,直接通过网线送往LED大屏; 最大带载262万像素,宽度≤3840,高度≤2500; |
音频输入/输出端口 | |
---|---|
HDMI音频 | HDMI视频输入端口内嵌 |
AUDIO_IN | 3.5mm模拟音频输入接口 |
AUDIO_OUT | 3.5mm模拟音频输出接口 |
控制接口 | ||
---|---|---|
COM |
USB控制接口 |
|
LAN | 网络控制接口 | |
WIFI | WIFI无线控制 |
重要功效 | |
---|---|
通讯功效 | 支持串口通讯,支持局域网通讯和IP地点配置,标配无线WiFi,支持手机APP无线控制 完成OVP视频设备的相关参数设置和功效配置,完成对LED显示屏的参数设置 |
计划任务 | 支持输入视频源准时切换 |
智能导航 | 液晶菜单支持智能导航功效,便当用户快捷设置 |
多语言界面 | 液晶菜单支持中文、英文、俄文、越南语共4种语言界面 |
开机LOGO | 支持默认、自界说和无LOGO三种选项 |
智能配置 | 支持凭据LED显示屏区分率自动完成设备参数适配 |
画面截取功效 |
支持对输入视频源画面进行截取、局部显示 |
点对点功效 | 支持点对点信号输出模式的开启和关闭 |
亮度调解 | 支持100级亮度调解 |
U盘播放 | 前置U盘,支持视频播放、图片播放、视频和图片混淆播放三种模式 |
EDID设置 | 支持HDMI、DVI信号自界说输入区分率 |
VGA校正 | 支持VGA调解和VGA ADC校正 |
CV校正 | 支持CV ADC校正 |
输出控制 | 支持设备输出信号的开启和关闭 |
色温调理 |
预设自然、偏暖、偏冷三种显示效果,用户亦可自界说色温 |
用户模式 | 支持预存≤8个用户模式,支持便捷的场景切换 |
热备份功效 |
支持输入和输出画面热备份功效 |
工厂复位 |
支持设备恢复出厂设置 |
按键锁 | 支持对设备面板设置按键锁定和按键解锁状态,避免误操作 |
工程锁 | 支持对设备设置工程锁 |
系统升级和维护 | |
---|---|
固件升级功效 |
支持底层软件和FPGA固件在线升级,极大便当了系统开发、维护和功效升级, 为客户有效节约本钱,降低项目危害 |
整机规范 | |
---|---|
输入电压 | 100-240V~50/60Hz |
额定功率 | ≤35W |
操控方法 | 液晶菜单、面板按键、LedshowTV演播器软件、OVP Builder设备配置软件、Builder APP |
液晶屏 | 2.8”彩色液晶屏,区分率320×240 |
装箱配件 |
3Pin主机电源线1.5M*1, WIFI直杆弯头天线*1, 六类软网线1.5M*1 |
机箱 | 金刚黑 铝面板 1.5U标准工业机箱 |
尺寸 | 482.6mm×230mm×66.6mm |
重量 | ≤3.8KG |
情况适应性 |
|
---|---|
事情温度 |
-30℃~70℃ |
情况湿度 |
15%~85% |
电磁兼容性 |
|
---|---|
无线电骚扰和抗扰度 |
对OVP设备的电源端口、HDMI接口、DVI接口、VGA接口、CV接口进行无线电骚扰检测。 切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机 电磁兼容 第一部分 发射要求》界说的骚扰限值。 骚扰检测切合欧盟《EN 55032:2015 多媒体设备的电磁兼容性》的划定要求。 骚扰抗扰度检测切合《ICE/EN 61000 电磁兼容性》的划定要求。 |
静电放电抗扰度 |
对OVP设备的USB口、HDMI接口、DVI接口、VGA接口、CV接口进行静电放电抗扰度检测。 试验品级4级,接触放电8KV。 切合《GB/T17626.2-2018电磁兼容试验和丈量技术静电放电抗扰度试验》的划定要求。 切合《ICE/EN 61000-4-2》的划定要求。 |
浪涌攻击抗扰度 |
对OVP设备的电源端口和网口进行浪涌攻击检测。 试验品级4级,测试电压4KV。 切合《GB/T 17626.5-2019电磁兼容试验和丈量技术浪涌(攻击)抗扰度试验》的划定要求。 切合《ICE/EN 61000-4-5》的划定要求。 |
文件名称 | 技术说明 | 下载次数 | 下载 | 网盘下载 |
---|---|---|---|---|
LedshowTV 2021多媒体演播器 最新版
版本号:V23.4.10.00 |
67109 | |||
底层固件升级包 OVP-M2X C版
版本号:20230526 |
709 | |||
底层固件升级包 OVP-M2X
版本号:V20230518 |
21933 | |||
底层固件升级包 OVP-H8XL
版本号:20211110 |
15581 | |||
底层固件升级包 OVP-H8X
版本号:20211025 |
V20200114
1 修改界面文件(用户模式生存和挪用)、开放至16种用户模式
2 修改切换信号源引起的花屏现象
|
15779 | ||
OVP Builder APP 用户手册
版本号:20221115 |
bifa必发视频处理器配套使用的APP
|
12163 | ||
OVP Builder 软件用户手册
版本号:20201125 |
23426 | |||
LedshowTV 2019软件 用户手册
版本号:20190722 |
20748 | |||
OVP-M2X 规格书
版本号:20210526 |
21996 | |||
单画面M系列视频控制器 用户手册
版本号:20220802 |
适用于OVP-M8X/M6X/M4X/M2X/M1X 视频控制器
|
1167 |
