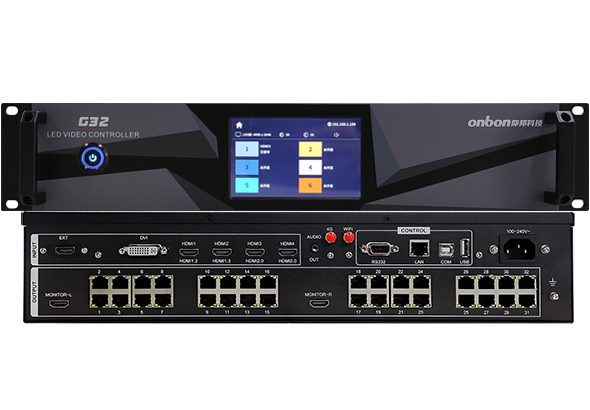

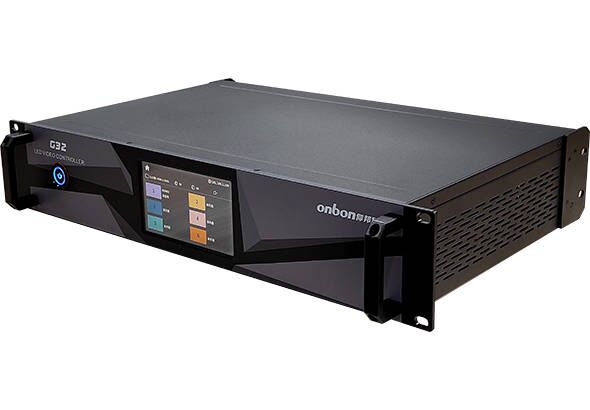

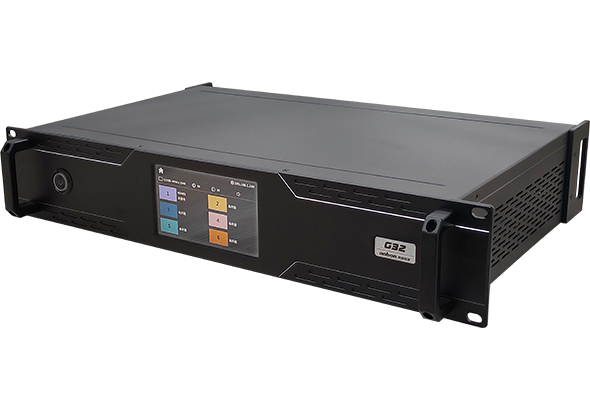

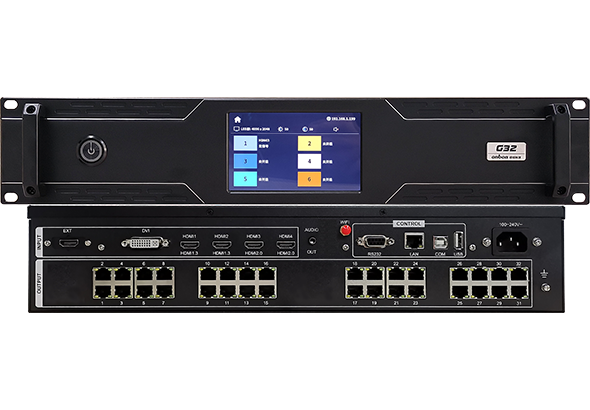

G32 六画面 32千兆网口

OVP-G32 8K超高清视频控制器是为满足对视频切换有着苛刻要求的大型舞台演进场合而设计的 ,由于输入可抵达4K超高区分率 ,输出可抵达8K×2K超高区分率 ,因而可为 8K超高区分率的大型舞台LED配景墙提供令人震撼的无比清晰的图像。别的 ,由于集成了32路千兆网输出接口 ,不但提高了可靠性 ,更为远程维护 LED 显示屏带来极大便当。

最大带载2096万像素 ,宽度≤16376 ,高度≤16376;

输入接口:HDMI2.0*2、HDMI1.3*2、DVI*1、EXT*1;

支持2路4Kx2K@60Hz和2路4Kx2K@30Hz;

标配5"触控屏 ,支持多语言菜单界面(中文、英文、俄文、越南语);

标配无线WiFi ,支持手机APP无线控制;

标配RS232控制接口 ,可接入中控设备;

2U机箱 ,重量≤6.2KG。

订单热线:

0512-36912677/88/99



OVP产品接纳设备集成发送卡设计 ,不但提高可靠性 ,更为远程维护LED显示屏带来极大便当;
支持输入视频源准时切换;
支持设备输出信号的开启和关闭;
支持自界说区分率;
支持点对点输入与输出;
支持对输入视频源画面进行截取、局部显示;
支持输入自适应信号源区分率;
支持输出自适应显示屏参数配置;
支持快捷灵活的色温调理;
支持输入和输出信号热备份;
可预存8/16种用户模式供用户快速挪用;
支持底层软件和FPGA固件在线升级 ,极大便当了系统开发、维护和功效升级。



OVP-L/M系列前置USB2.0接口 ,支持U盘播放 ,支持视频播放、图片播放、视频和图片混淆播放三种模式;
OVP-M/H系列标配wifi(M1X除外) ,标配2.8"液晶屏 ,支持多语言菜单界面(中文、英文、俄文、越南语);
OVP-M/H系列支持EXT*1扩展接口(M1X除外) ,可凭据客户需求 ,灵活选配SDI接口?榛蛭尴咄聊?;
OVP-H系列标配1-2路DP输入接口 ,标配RS232中控接口;
OVP全系列标配音频输入输出接口。 (G系列除外)



产品检测和资质认证
OVP产品通过国家自愿性产品认证试验 ,经过宁静测试和电磁兼容性测试 ,获得CQC认证证书;
OVP产品通过欧盟强制性产品认证试验 ,经过宁静测试和电磁兼容性测试 ,获得CE认证证书;
OVP产品通过了中国ROHS2.0《电器电子产品有害物质限制使用治理步伐》和GB/T 26572-2011的6项划定检测;
OVP产品通过了欧盟ROHS《关于限制在电子电器设备中使用某些有害身分的指令》的10项划定检测。

视频输入源
HDMI2.0×2 VESA标准:4K@60Hz向下兼容
HDMI1.3×2 VESA标准:2K@60Hz向下兼容
DVI×1  VESA标准:2K@60Hz向下兼容
EXT×1 扩展输入 ,缺省为HDMI ,可选配3G SDI或无线投屏输入



视频输出端口
HDMI监视×2 1024×768@60Hz
NET×32

32千兆网口输出 ,通过网线连接LED显示屏 ,直连接收卡;
最大带载2096万像素 ,宽度≤16376 ,高度≤16376;



音频输入/输出端口
HDMI音频 HDMI视频输入端口内嵌
AUDIO_OUT 3.5mm模拟音频输出接口



控制接口
COM USB控制接口
LAN 网络控制接口
WIFI WIFI无线控制
RS232 串口控制接口 ,可接入中控设备



重要功效
通讯功效 支持串口通讯 ,支持局域网通讯和IP地点配置 ,标配无线WiFi ,支持手机APP无线控制 ,标配RS232中控接口
完成OVP视频设备的相关参数设置和功效配置 ,完成对LED显示屏的参数设置
接口扩展  支持选配3G-SDI接口 ,选配手机无线同屏?
计划任务 支持输入视频源准时切换
多语言界面 液晶菜单支持中文、英文、俄文、越南语共4种语言界面
开机LOGO 支持默认、自界说和无LOGO三种选项
信号快速切换 支持各信号源之间快速切换
多画面功效 支持六画面显示
图像镜像功效

支持水平镜像、笔直镜像、水平笔直镜像

画面截取功效 支持对输入视频源画面进行截取、局部显示
点对点功效 支持点对点信号输出模式的开启和关闭
亮度调解 支持100级亮度调解
EDID设置 支持HDMI、DVI自界说输入区分率
输出控制 支持设备输出信号的开启和关闭
色温调理

预设自然、偏暖、偏冷三种显示效果 ,用户亦可自界说色温

用户模式 支持预存≤16个用户模式 ,支持便捷的场景切换
热备份功效

支持输入和输出画面热备份功效

工厂复位

支持设备恢复出厂设置

按键锁 支持对设备面板设置按键锁定和按键解锁状态 ,避免误操作
工程锁 支持对设备设置工程锁



系统升级和维护
固件升级功效

支持底层软件和FPGA固件在线升级 ,极大便当了系统开发、维护和功效升级 ,

为客户有效节约本钱 ,降低项目危害



整机规范
输入电压 100-240V~50/60Hz
额定功率 ≤100W
操控方法 液晶菜单、BxSetPro调试软件
触控屏  5”彩色触控屏 ,区分率800*480
装箱配件

3Pin主机电源线1.5M*1, WIFI直杆弯头天线*1, 六类软网线1.5M*1

USB-A-B线1.5M*1,  HDMI2.0软线1.5M*2,  HDMI-DVI转接头*1

机箱 金刚黑 铝面板 2U标准工业机箱
尺寸 482.6mm×333mm×88mm
重量 ≤6.2KG



情况适应性

事情温度

-30℃~70℃

情况湿度

15%~85%



电磁兼容性

无线电骚扰和抗扰度

对OVP设备的电源端口、HDMI接口、DVI接口进行无线电骚扰检测。

切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机 电磁兼容 第一部分 发射要求》界说的骚扰限值。

骚扰检测切合欧盟《EN 55032:2015 多媒体设备的电磁兼容性》的划定要求。

骚扰抗扰度检测切合《ICE/EN 61000 电磁兼容性》的划定要求。

静电放电抗扰度

对OVP设备的USB口、HDMI接口、DVI接口进行静电放电抗扰度检测。

试验品级4级 ,接触放电8KV。

切合《GB/T17626.2-2018电磁兼容试验和丈量技术静电放电抗扰度试验》的划定要求。

切合《ICE/EN 61000-4-2》的划定要求。

浪涌攻击抗扰度

对OVP设备的电源端口和网口进行浪涌攻击检测。

试验品级4级 ,测试电压4KV。

切合《GB/T 17626.5-2019电磁兼容试验和丈量技术浪涌(攻击)抗扰度试验》的划定要求。

切合《ICE/EN 61000-4-5》的划定要求。

文件名称 技术说明 下载次数 下载 网盘下载
LedshowTV 2021多媒体演播器 最新版

版本号:V23.4.10.00

67109
底层固件升级包 G32

版本号:20230906

1426
OVP Builder APP 用户手册

版本号:20221115

bifa必发视频处理器配套使用的APP
12163
G32 规格书

版本号:20230616

2058
G系列视频控制器 用户手册

版本号:20220802

适用于OVP-G32/G24/G16 视频控制器
1603
OVP视频控制器产品线 2024新品

版本号:20240314

2024新品OVP视频控制器彩页
158
OVP视频控制器产品线 2023版

版本号:20240226

2023版OVP视频控制器产品彩页
824
