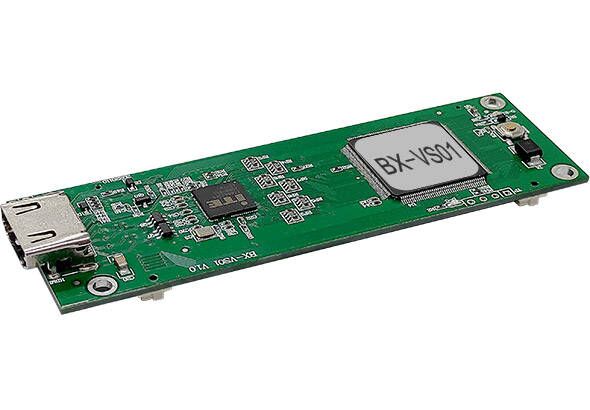

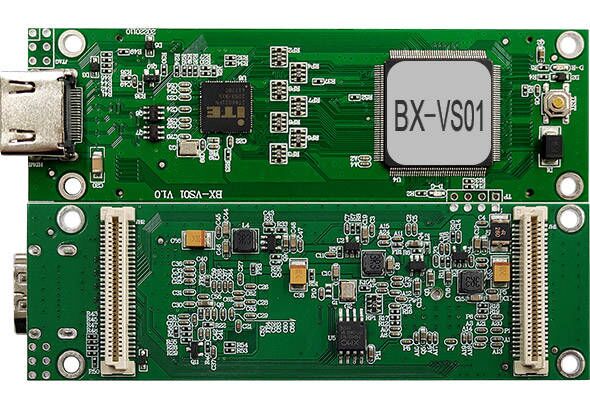

BX-VS01后窗透明屏控制器

专业配套出租车LED后窗透明屏 。板载HDMI输入接口 ,可与种种安卓播放盒便捷配套 ,也可与种种电脑、机顶盒、智慧网关等便捷配套 ,无缝对接客户平台 。

一屏一卡 ,小型化设计 ,等同于将发送卡和接收卡高度集成;

总像素≤128K点:512*256 ,宽度≤1024 ,支持16-20组RGB数据信号;

板载2个60pin高密度连接器(母座) ,宽度仅32mm ,适用于透明屏特殊结构要求;

涂敷UV三防胶 ,国标双85防护品级 ,防尘、防潮、防静电、防盐雾;

-40℃~80℃情况温度 ,3.5V-5.5V宽电压 ,7*24小时不绝电 ,≤0.3%故障率 。

订单热线:

0512-36912677/88/99



专业为出租车传媒屏深度定制多款超等产品 ,提供成套解决计划
切合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》

Ⅰ.  出租车顶灯屏控制器BX-TAXI
      板载5组T75显示接口 ,其中4组连接背面LED显示屏 ,1组连接正面顶灯模组;
      板载富厚的功效接口 ,可接入出租车种种状态信号和电调信号 ,也可接入摄像头 ,具有一键报警等功效 。
Ⅱ.  后窗透明屏控制器 BX-Y001+BX-4G01 ,BX-Z001
      小型化设计 ,超高集成度 ,宽度仅32mm ,适用于透明屏特殊结构要求;
      板载2个60pin高密度连接器(母座) ,包括富厚的数据显示接口、通讯接口和种种外设扩展接口 。
Ⅲ.  后窗车贴屏控制器 BX-Z01
      小型超薄?榛杓 ,超高集成度 ,接纳邮票孔贴装在显示模组背面 ,适用于超薄显示屏的工艺要求 。
Ⅳ.  后窗透明屏控制器 BX-VS01
      板载HDMI输入接口 ,与安卓播放盒配套 。
      小型化设计 ,超高集成度 ,宽度仅32mm ,适用于透明屏特殊结构要求;
      板载2个60pin高密度连接器(母座) ,宽度仅32mm ,适用于透明屏特殊结构要求;

前3款产品均属于异步控制器计划 ,与iLEDCloud /iLEDSys云平台配套 ,能够很好地满足大集群出租车传媒屏的设备运维、信息宣布、信息宁静和广告监播功效 。
第4款产品属于同步控制器计划 ,板载HDMI输入接口 ,可种种安卓播放盒便捷配套 ,无缝对接客户平台 。



多重工业级品控包管 ,性能稳定
⑴ -40℃~80℃情况温度;
⑵ 3.5V-5.5V宽电压;
⑶ 7*24小时不绝电 ,≤0.3%故障率;
⑷ 涂敷UV三防胶 ,国标双85防护品级 ,防尘、防潮、防静电、防盐雾;

BX产品以焦点科技承继了大型LED集群显示系统和定制开发项目上的优势职位!
BX产品延续了bifa必发“激情 立异 界说完美显示”的产品理念!

技术指标
产品状态 2022年2月批量下线
控制点数 总像素≤128K:512*256 ,宽度≤512 ,支持16-20组RGB数据信号
灰度品级 ≤65536级



视频源输入
视频输入接口 HDMI
输入区分率 支持任意输入区分率
视频源帧率 标准60Hz ,可自动适应帧率



模组兼容性
适配模组 种种规格单双色和全彩LED显示模组
列驱动IC 支持74HC595、通例恒流芯片、双锁存芯片等主流LED驱动芯片 ,不支持PWM芯片
行译码IC  支持行译码和无译码模组 ,支持种种行译码芯片
扫描类型 支持智能描点 ,支持静态至1/64扫描之间的任意扫描类型
模组空点 支持任意空点 ,适配种种规格模组
RGB信号 支持RGB信号线序灵活界说



扩展接口
显示数据信号 支持16-20组RGB数据信号(来自60pin高密度连接器)
参数配置接口 支持配置串口扩展(来自60pin高密度连接器)



系统升级和维护
固件升级功效

支持FPGA固件在线升级 ,极大便当了系统开发、维护和功效升级 ,

为客户有效节约本钱 ,降低项目危害



电气参数
事情电压

5V(3.5V~5.5V宽事情电压)

切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》 ,C级达标

最大功率 ≤10W



情况适应性

情况温度

情况温度-40℃~80℃稳定事情

切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》 ,C级达标

防盐雾品级

满足海边500米使用情况要求

切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》 ,C级达标



电磁兼容性

无线电骚扰

对控制器的电源端子、网口和串口进行无线电骚扰检测

切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》界说的骚扰限值

静电放电抗扰度

对控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌攻击检测
通过《GB/T 17626.2-2018 电磁兼容 试验和丈量技术 静电放电抗扰度试验》试验品级4级 ,接触放电8KV的测试

浪涌攻击抗扰度

对控制器的电源端子和网口进行浪涌攻击检测

通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌(攻击)抗扰度试验》试验品级4级 ,测试电压4KV的测试



品质包管

品质标准

7*24小时不绝电 ,故障率≤0.3%

结构防护

精制塑壳托架 ,满足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求

外貌防护 所有元器件外貌涂覆UV三防胶 ,国标双85防护品级 ,防尘、防潮、防静电、防盐雾
