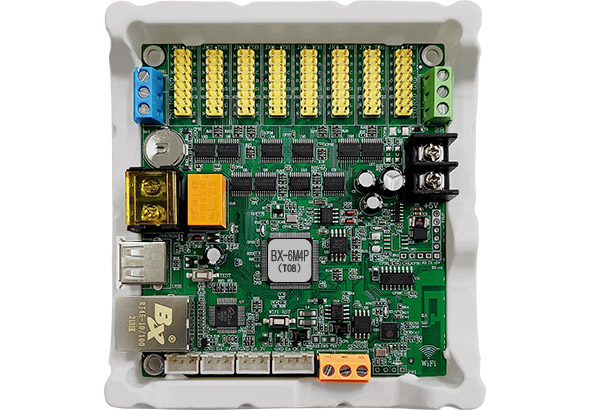

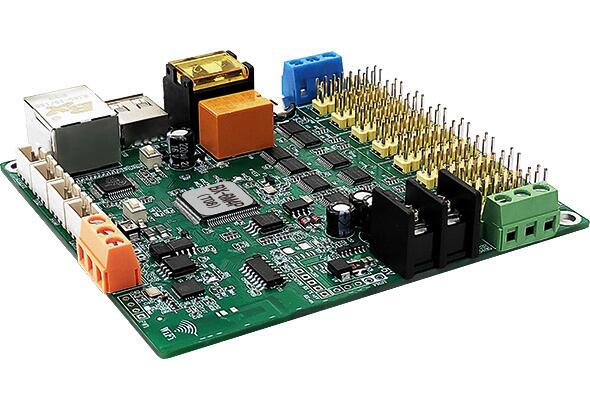

BX-6M4P-T08(网+RS232+RS485)/+wifi

全功效设计 ,网络适配性强 ,强烈推荐在大型集群项目和庞大网络情况中使用。

BX-6M4P-T08 隔离网络无效数据 ,适应忙碌庞大网络 ,通讯更稳定;

支持智能描点 ¦ 情况监测 ¦ 十字屏/T型屏 ¦ 节目播放监看;

板载100M网口+RS232+RS485+USB+WiFi接口;选配无线wifi ,支持手机APP;

板载种种传感器接口 ,板载继电器开关 ,板载节目选择接口;

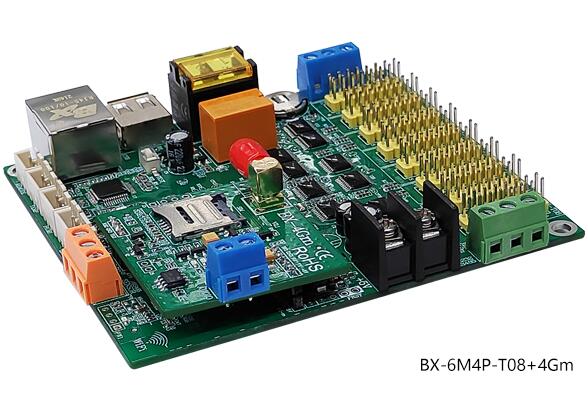

配套BX-4Gm模块 ,支持4G无线通讯+中文语音播报;

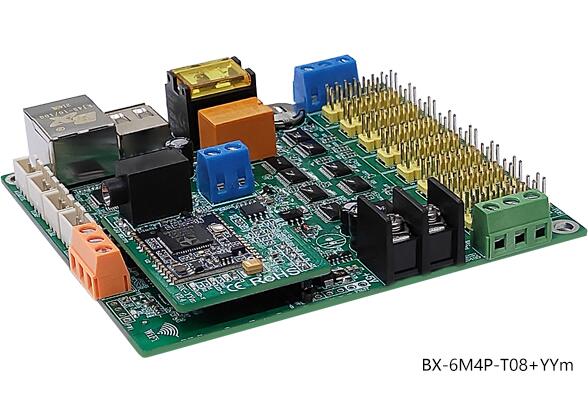

配套BX-YYm模块 ,支持中英文语音播报;

U盘超强识读 ,U盘延长线≤15m稳定传输;

涂敷UV三防胶 ,国标双85防护品级 ,防尘、防潮、防静电、防盐雾;

-40℃~80℃情况温度 ,3.5V-5.5V宽电压 ,7*24小时不绝电 ,≤0.3%故障率。

订单热线:

0512-36912677/88/99



2020版六代产品倾心打造“多场景 ? 全功效”大工程LED显示屏项目专用控制器

切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》



1. 功效强大

⑴ 支持三基色。支持智能描点 ,便捷适配种种特殊模组和全彩模组;

⑵ 全系列支持中英文语音播报功效 ,满足项目语音需求;

⑶ 全系列支持wifi无线通讯 ,满足手机APP操控需求;

⑷ 全系列支持4G无线通讯 ,满足云平台信息宣布和终端设备治理需求;

⑸ 全系列支持情况监测功效;

⑹ 全系列支持十字屏、T型屏功效;

⑺ 6K系列内置多组中英文字库 ,支持全球近20个语种字库;

⑻ 6E系列支持超长、超高、超大带载:长度≤8192点 ,高度≤1024点 ,最大像素数4096K;

⑼ 6K系列和6E系列支持多组动态区域和实时信息更新;

⑽ 全系列画面移动速度任意调理 ,画面移动超等平滑。6E系列极限带载下画面移动速度凌驾240点/秒;

⑾ 6X系列支持MODBUS工业总线 ,大大增强了LED显示屏在工业设备配套和工业现场应用的能力;

⑿ 全系列产品支持在系统配置和修改IP ,支持IP群组设置 ,自动检测MAC冲突和IP冲突;

⒀ 全系列产品不分型号 ,实现U盘节目通配上传;

⒁ 全系列支持蒙古文、希伯来文、阿拉伯文等任意排版规则 ,轻松实现横屏竖排。



2. 接口富厚 ,工艺精良

⑴ 板载亮度/温度/温湿度传感器接口、红外遥控头接口、RS485情况传感器接口;(BX-6MT/6A系列除外)

⑵ 板载继电器开关;(BX-6MT/6A系列除外)

⑶ 板载2/4位节目选择接口(6E系列4位 ,其它2位);(BX-6MT/6A系列除外)

⑷ 板载全通讯接口

    6K/6M/6E系列标配网口+RS232+RS485+USB接口。-YY系列和部分6K/6M系列板载无线wifi ,支持选配;

⑸ 全系列涂敷UV三防胶 ,国标双85防护品级 ,防尘、防潮、防静电、防盐雾;

⑹ 全系列接纳塑壳托架包装 ,阻燃、环保、防静电、耐高温 ,直接上屏;



3. 性能稳定

⑴ -40℃~80℃情况温度;

⑵ 3.5V-5.5V宽电压;

⑶ 7*24小时不绝电 ,≤0.3%故障率;

⑷ IP群组设置 ,MAC冲突检测;

⑸ U盘超强识读 ,U盘延长线≤15m稳定传输;

⑹ 单核架构 ,双核性能。相较五代产品 ,大幅提升刷新率和各项性能;

⑺ 配套SM16188模组时强烈推荐六代系列产品 ,性能更佳。


4. 信息宁静

⑴ 支持节目播放监看;

⑵ 支持iLEDCloud/iLEDSys信息宣布云平台(国家等保三级认证) ,具备严格的节目审核管控体系;



5. 定制开发

⑴ 提供支持WINDOWS/LINUX/ANDROID/iOS等主要操作系统的二次开发包 ,包括种种动态库、通讯协议、测试例程等;

⑵ 支持JAVA/C/C++/C#/Delphi等主流编程语言 ,支持用户在种种平台进行二次开发。



6. 六代产品满足种种应用场景

    公交车、出租车、警用车等种种车载LED显示系统

    高铁站、地铁站、机场、汽趁魅站等种种交通诱导LED显示系统

    限速标记牌、可变情报板、龙门架等高速公路LED显示系统

    门路情报板、违章车辆警示牌、交通路口指示灯等LED显示系统

    医院、政府等办公大厅LED显示系统

    银行、邮政、移动等LED显示系统

    体育彩票、福利彩票、街道店肆等种种营业网点LED显示系统

    社区媒体、停车场、加油站等公共效劳场合LED显示系统

    扬尘在线、气象信息等情况监测LED显示系统

    种种生产线治理、指挥调理中心LED显示系统

    自动售票机、智能电控柜、通道匝机等种种设备配套LED显示系统

    ......



六代产品以焦点科技承继了大型LED集群显示系统和定制开发项目上的优势职位!

六代产品延续了bifa必发“激情 立异 界说完美显示”的产品理念!

技术参数
产品状态 新版2020年9月投放市场 ,批量现货供应
控制点数

单色128K/双色96K;宽度≤2048

显示模式 单色 2048*64 1344*96 1024*128 672*192 512*256
存储容量 4MByte
节目数量 支持128个节目。特殊需求可定制扩展
区域数量 支持24个区域。特殊需求可定制扩展
区域类型 天气区、图文区、字幕区、动画区、农历区、时间区、模拟表盘区、正负计时区、传感器区、炫酷字区
边框显示 节目炫彩边框、区域炫彩边框
时钟显示 农历、模拟表盘、中英文时钟、正负计时 (均支持多组显示)
软件功效 分组集群治理/多节目编辑/多区域显示/节目自适应/多种语言版本



显示效果
移动平滑性 文字左移不错列 ,降低移动速度画面不颤抖 ,长屏左移亮度不损失;
画面稳定性 支持画面移动速度任意调理; 刷新率高 ,画面稳定;
最佳视效带载宽度 ≤1536点



模组兼容性
适配模组 种种规格的双基色LED显示模组
列驱动IC

支持74HC595、通例恒流芯片、双锁存芯片等种种主流LED驱动芯片;不支持PWM芯片

行译码IC 支持74HC138行译码和无译码模组 ,暂不支持其它行译码芯片 ,后期陆续添加支持种种行译码芯片
扫描类型 支持智能描点 ,支持静态至1/32扫描之间的任意扫描类型
模组空点 支持任意空点

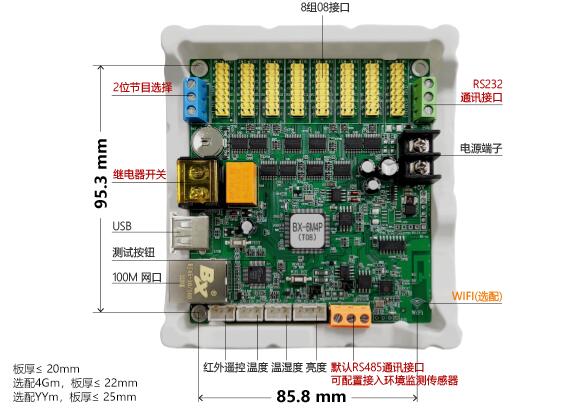

板载接口
显示接口 8 组 T08
通讯接口 板载100M网口+RS232+RS485+USB+WiFi接口;RS232通讯距离≤200m
传感器接口

板载标配亮度/温度/温湿度传感器接口、RS485情况传感器接口、红外遥控头接口

节目选择接口 标配2位节目选择接口 ,支持外部信号控制4个节目切换播放;可通过IO管脚配置满足更多节目切换需求
远程开关接口 板载继电器开关 ,支持远程开关屏幕电源



重要功效
通讯功效

支持单机直连、局域网和互联网通讯 ,支持RS232和RS485串行通讯; 支持U盘下载 ,U盘延长线≤7.5m稳定传输

选配WIFIm模块 ,支持手机APP ,满足无线局域网络应用; 选配4Gm模块 ,支持4G无线通讯

通讯加密功效 每个控制器均可设置独立的6位通讯密码。设置密码后 ,控制器仅支持加密通讯。密码过失的情况下 ,拒绝所有不法连接。
网络自检 IP在线配置和群组设置 ,MAC冲突和IP冲突自动检测
网络增强 隔离网络无效数据 ,适应忙碌庞大网络(含较多摄像头) ,通讯更稳定
节目群发功效 支持差别屏幕的节目自适应宣布
节目播放控制

支持节目顺序播放、节目准时播放

标配2位节目选择接口 ,支持外部信号控制4个节目切换播放

节目播放监看 支持节目播放同步监看功效
继电器开关 板载继电器开关 ,支持软件命令开关和准时自动开关屏幕
亮度调解功效 16级亮度调解 ,支持三种亮度调解模式:手动调亮、分时段自动调亮和情况自适应调亮
遥控器功效 支持节目选择、画面锁定、亮度调解、屏幕开关机、屏幕测试
通例传感器 支持温度、温湿度传感器的便捷接入和显示;支持亮度传感器的便捷接入
Modbus情况传感器

支持风速、风向、空气质量、噪声、大气压力、光照、负氧离子等种种情况传感器

支持氧气、二氧化碳、二氧化硫等种种气体传感器 ,支持雷达测速、水位、雨量、土壤等种种传感器

天气预报功效 支持海内外洋天气预报 ,外洋凌驾21000个都会 ,海内支持到所有县区
信息动态刷新 不支持
语音播报功效 6M3P/6M4P选配YYm模块 ,支持中英文语音播报。可同步播报显示内容 ,也可独立播报其它内容
屏参速配功效 支持屏幕配置参数的生存与回读
任意排版功效 全能编辑器便捷支持蒙古文、希伯来文、阿拉伯文等任意排版规则 ,轻松实现横屏竖排
二次开发

提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包 ,包括种种动态库、通讯协议、测试例程等

支持JAVA/C/C++/C#/Delphi等主流编程语言 ,支持用户在种种平台进行二次开发 ,最洪流平满足用户的个性化定制

云应用和信息宁静

提供配套的专业级云平台宣布软件和手机App ,通过国家信息宁静品级;と度现

具备用户实名认证、多级角色权限治理、节目编辑/审核/宣布、显示屏自适应节目宣布等功效

具备远程LED显示屏治理功效、显示屏状态监测功效 ,具备节目宣布报表生成、屏幕信息在线监控、应急多级审核机制的信息宁静包管功效



系统升级和维护
平台升级维护 iLEDCloud云平台和iLEDSys平台支持在线升级;
固件升级功效 支持底层软件在线升级 ,极大便当了系统开发、维护和功效升级 ,

为客户有效节约本钱 ,降低项目危害;



电气参数

事情电压

5V(3.5V~5.5V宽事情电压)

切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》 ,C级达标

额定功率 ≤2W



情况适应性

情况温度

情况温度-40℃~80℃稳定事情

切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》 ,C级达标

防盐雾品级

满足海边500米使用情况要求

切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》 ,C级达标



电磁兼容性

无线电骚扰

对控制器的电源端子、网口和串口进行无线电骚扰检测

切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》界说的骚扰限值

静电放电抗扰度

对控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌攻击检测
通过《GB/T 17626.2-2018 电磁兼容 试验和丈量技术 静电放电抗扰度试验》试验品级4级 ,接触放电8KV的测试

浪涌攻击抗扰度

对控制器的电源端子和网口进行浪涌攻击检测

通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌(攻击)抗扰度试验》试验品级4级 ,测试电压4KV的测试



品质包管

品质标准

7*24小时不绝电 ,故障率≤0.3%

结构防护 精制塑壳托架 ,满足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求 ,直接上屏装置;
外貌防护 所有元器件外貌涂覆UV三防胶 ,国标双85防护品级 ,防尘、防潮、防静电、防盐雾。



终端治理和自动控制
网络通讯 支持局域网和互联网
治理设备 PC、Android、ios等智能终端设备
远程控制 系统参数配置、节目发送更新、节目播放控制、亮度自动调解、准时开关显示屏
节目群发 支持差别屏幕的节目自适应宣布
治理软件

LedshowTW图文编辑软件(PC软件)

Ledshow手机APP(Android版、ios版)

支持云治理:iLEDCloud信息宣布云平台、 iLEDSys信息宣布平台(企业版/独立布署)

文件名称 技术说明 下载次数 下载 网盘下载
Ledshow suite 异步软件 最新版

版本号:V24.03.15.00

支持字库卡5代/6代、单双色5代/6代、多媒体播放器Y系列、多媒体播放器C系列、视频处理器、发送卡、接收卡(5xx程序)
25161
bifa必发控制卡IO选节目长距离应用计划

版本号:20240112

395
Ledshow TW 2017软件 用户手册

版本号:20210918

24924
Ledshow 新版APP 用户手册

版本号:20211213

13562
单双色控制器 用户手册

版本号:2020117

16999
BX-6M系列 规格书

版本号:20220512

16204
BX六代三基色产品线-2023版

版本号:20240226

2023版BX六代三基色产品彩页
760
