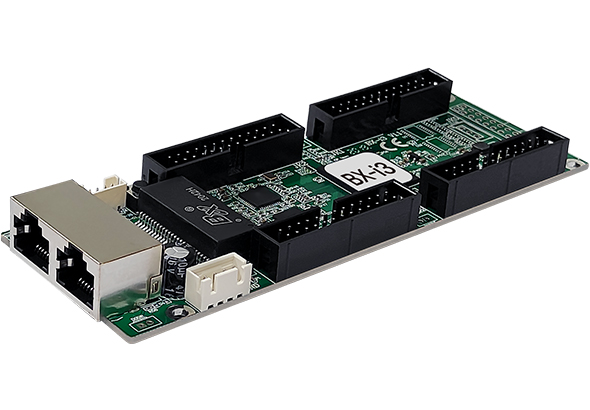

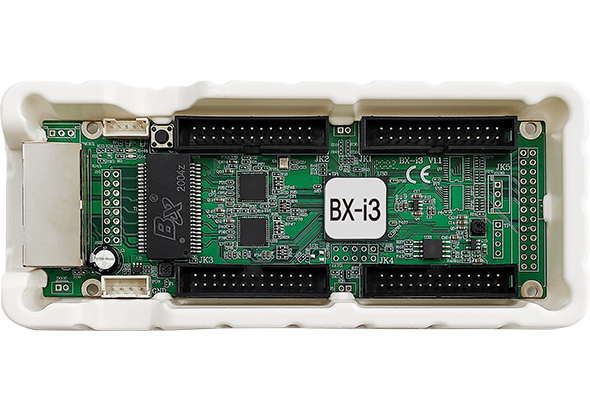

BX-i3小间距接收卡

BX-i3接收卡是小尺寸全功效高端接收卡 ,适用于种种规格的全彩LED显示屏 ,支持主流LED屏驱动芯片。板载4组26PIN接口(可扩展到5组) ,24路RGB数据 ,刷新率可高达5000Hz。支持千兆网播放模式 ,支持异步播放器YQ系列产品 ,配合BX-VS/VSE/VHE/VSM等发送卡泛起最佳显示效果。

支持64扫以内的任意扫描类型 ,支持595等串行译码扫描;

24路RGB显示 ,集成4个标准 26PIN接口;

支持配置文件回读;

支持网线通讯状态检测;

订单热线:

0512-36912677/88/99

结构简单 ,装置便捷;

千兆网接收卡模式、匹配发送卡/发送盒模式、匹配YQ播放器模式;

全彩高刷新技术 ,更富厚的显示效果 ,支持高刷新高灰度显示效果 ,产品追求更多技术立异和细节提升;

用户至上 ,体验为王 ,傻瓜操作即达最佳效果 ,无需培训;

支持通用芯片、PWM芯片等主流LED显示屏驱动芯片;

支持64扫以内的任意扫描类型 ,支持595等串行译码扫描;

24路RGB显示 ,集成4个标准 26PIN接口;

支持配置文件回读;

支持网线通讯状态检测;

适用于种种规格的全彩LED显示屏 ,产品在满足未来的多样化需求方面更具明显优势。

技术指标
产品状态 2020年3月批量下线
控制点数 单卡带载256×512像素 ,高度≤1024; 4组26PIN接口 ,24组RGB数据
灰度品级 ≤65536级
灰度赔偿 每级灰度独立赔偿



通信传输
发送设备 支持所有BX发送卡、Y/YQ播放器和OVP发送设备
通信距离 超五类网线≤140M ,六类网线≤170M
光纤线:单模收发器≤20KM ,多模收发器≤550M。(利用中继器无限延长)
传输设备 支持千兆交换机、千兆光纤收发器和千兆光纤交换机



模组兼容性
适配模组 种种规格三基色LED显示模组
列驱动IC 支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片
行译码IC 支持行译码和无译码模组 ,支持种种行译码芯片
扫描类型 支持智能描点 ,支持静态至1/64扫描之间的任意扫描类型
模组空点 支持任意空点 ,适配种种规格模组
RGB信号 支持RGB信号线序灵活界说



重要功效
千兆网模式 支持电脑千兆网直接控制模式 ,100万像素内流畅播放 ,无需发送卡
数据走向 支持从左到右、从右到左、从上到下、从下到上走线
数据对开 支持数据对开 ,显著提高刷新率 ,也可合理减少接收卡使用数量
数据组交换 支持数据组任意交换 ,便于接收卡和显示模组间连接排缆线的合理排序和整齐排布
异形屏控制 支持数据偏移实现异形屏幕控制
支持球形屏、立方体屏、种种不规则异形屏和创意显示屏
千兆口交换 双千兆网口不分输入输出 ,任意交换使用



系统升级和维护
配置文件回读 支持回读接收卡存储的配置信息 ,支持回读接收卡的固件程序版本
固件在线升级

支持底层软件和FPGA固件在线升级 ,极大便当了系统开发、维护和功效升级 ,
为客户有效节约本钱 ,降低项目危害



电气参数
事情电压 3V~6V; 请严格包管BX-i3系列的电源质量
最大功率 ≤5W
事情温度  -40℃~80℃
事情湿度 10%RH~90%RH



其它信息
单卡尺寸 136.5mm*47.9mm
单卡重量 约100g



文件名称 技术说明 下载次数 下载 网盘下载
LedshowTV 2021多媒体演播器 最新版

版本号:V23.4.10.00

67102
BX-i3 规格书

版本号:20210121

9581
