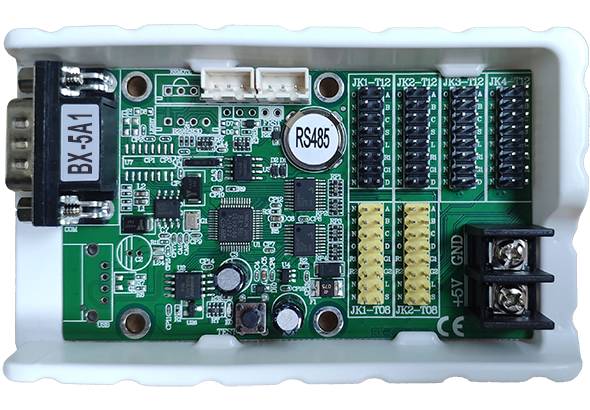

BX-5A1(RS485)

单核串口控制器 ,支持RS485串行通讯方法。 广泛应用于种种规格的LED门楣显示屏和LED集群显示系统。

板载标配RS485串行接口 ,通讯距离≤1200m;

涂敷UV三防胶 ,国标双85防护品级 ,防尘、防潮、防静电、防盐雾;

-40℃~80℃情况温度 ,3.5V-5.5V宽电压 ,7*24小时不绝电 ,≤0.3%故障率。

订单热线:

0512-36912677/88/99



五代产品界说LED双基色控制器

五代产品系列齐全 ,功效完善 ,基本满足单双色LED显示屏的应用需求。



五代产品自2012年投放市场 ,各项要害技术和综合性能始终领跑行业 ,涤讪了bifa必发在单双色LED控制器领域的行业位置。

五代产品开创了单双色LED控制器的产品分类和功效界说。



五代产品突出特点:

1. 强大

⑴ 软件功效强大 ,简单易用

⑵ 显示亮度高 ,控制面积大 ,通讯速度快

⑶ 刷新率高 ,画面稳定 ,移动平滑;

⑷ 多区域联动精确调理算法

⑸ 支持底层软件在线升级

⑹ 五代产品全系列支持温度、温湿度传感器;支持红外 ?仄鳌醇悴ソ谀;BX-5E系列支持多种噪声传感器

⑺ 八大技术:区域边框、文字动画、炫动配景、红外 ?亍⒍系阈⒊蟠亍⑷驶叶取⑽尴呒

⑻ BX-5E系列画面移动平滑 ,支持超长、超高和超大带载

⑼ BX-5K系列开放通讯协议 ,专用于工业现场、设备配套、车载显示、智能站牌和集群显示系统等领域的二次开发

⑽ 全能编辑器便捷支持蒙古文、希伯来文、阿拉伯文等任意排版规则 ,轻松实现横屏竖排



2. 稳定

⑴ 抗卑劣情况。3.5V-5.5V宽电压事情; -40℃~80℃情况温度下稳定事情

⑵ 串口抗静电设计 ,通讯越发稳定

⑶ BX-5M/5E系列支持效劳器模式和互联网传输 ,对庞大网络情况适配性极强;恒久不掉电稳定通讯

⑷ U盘超强识读 ,长线驱动能力极强

⑸ wifi板载天线信号强 ,通讯速度快

⑹ 接纳塑壳托架包装 ,阻燃、环保、防静电、耐高温 ,直接上屏


五代产品以焦点科技涤讪了大型LED集群显示系统和定制开发项目上的优势职位!
五代产品款款经典。从设计到制造 ,精益求精 ,细节之处尽现品质。任何一款BX五代产品在行业同类产品中都是姣姣者。

五代产品以其优秀品质和卓越性能彰显了bifa必发“激情 立异 界说完美显示”的产品理念!

技术参数
产品状态 2012年3月投放市场 ,批量现货供应
控制点数

 单色64K/双色32K点;宽度≤3200

显示模式 单色 3200*16 2048*32 1344*48 1024*64
存储容量 2MByte
节目数量 支持128个节目。特殊需求可定制扩展
区域数量 支持8个区域。特殊需求可定制扩展
区域类型 天气区、图文区、字幕区、动画区、农历区、时间区、模拟表盘区、正负计时区、传感器区
边框显示 节目炫彩边框、区域炫彩边框
时钟显示 农历、模拟表盘、中英文时钟、正负计时(均支持多组显示)
软件功效 分组集群治理/多节目编辑/多区域显示/节目自适应/多种语言版本



模组兼容性
适配模组  种种规格的单色、双基色LED显示模组
列驱动IC 支持74HC595、通例恒流芯片、SM16188
行译码IC 支持74HC138行译码和无译码模组
扫描类型 支持静态、1/2、1/4、1/8、1/16扫描 ,支持8列折行数据排列



板载接口
显示接口 2组T08+4组T12
通讯接口

RS485串行接口;串口波特率57600bit/s或9600bit/s

传感器接口

板载亮度/温度/温湿度传感器接口、红外 ?赝方涌



重要功效
通讯功效

支持RS485通讯

节目群发功效 支持差别屏幕的节目自适应宣布
节目播放控制 支持节目顺序播放、节目准时播放
准时开关功效 支持软件命令开关和准时自动开关屏幕
亮度调解功效 16级亮度调解 ,支持三种亮度调解模式:手动调亮、分时段自动调亮和情况自适应调亮
 ?仄鞴π 支持节目选择、画面锁定、亮度调解、屏幕开关机、屏幕测试
通例传感器功效 支持温度、温湿度传感器的便捷接入和显示;支持亮度传感器的便捷接入;
天气预报功效 支持海内外洋天气预报 ,外洋凌驾21000个都会 ,海内支持到所有县区。
屏参速配功效 支持屏幕配置参数的生存与回读
任意排版功效 全能编辑器便捷支持蒙古文、希伯来文、阿拉伯文等任意排版规则 ,轻松实现横屏竖排
二次开发

提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包 ,包括种种动态库、通讯协议、测试例程等;

支持JAVA/C/C++/C#/Delphi等主流编程语言 ,支持用户在种种平台进行二次开发 ,最洪流平满足用户个性定制功效的开发和拓展。



系统升级和维护
固件升级功效 支持底层软件在线升级 ,极大便当了系统开发、维护和功效升级 ,

为客户有效节约本钱 ,降低项目危害;



电气参数

事情电压

5V(3.5V-5.5V宽事情电压)

切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》 ,C级达标

额定功率 ≤2W



情况适应性

情况温度

情况温度-40℃~80℃稳定事情

切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》 ,C级达标

防盐雾品级

满足海边500米使用情况要求

切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》 ,C级达标



电磁兼容性

无线电骚扰

对控制器的电源端子、网口和串口进行无线电骚扰检测

切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》界说的骚扰限值

静电放电抗扰度

对控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌攻击检测
通过《GB/T 17626.2-2018 电磁兼容 试验和丈量技术 静电放电抗扰度试验》试验品级4级 ,接触放电8KV的测试

浪涌攻击抗扰度

对控制器的电源端子和网口进行浪涌攻击检测

通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌(攻击)抗扰度试验》试验品级4级 ,测试电压4KV的测试

文件名称 技术说明 下载次数 下载 网盘下载
底层软件升级程序 BX-5AT/5A0/5A1/5A2&WIFI(GD105)

版本号:V20160605

主芯片型号为GD105的5A&WIFI系列底层升级程序。支持SM16188B芯片模组
14017
