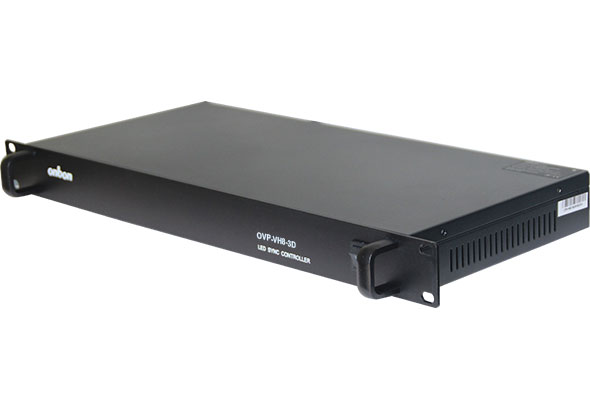

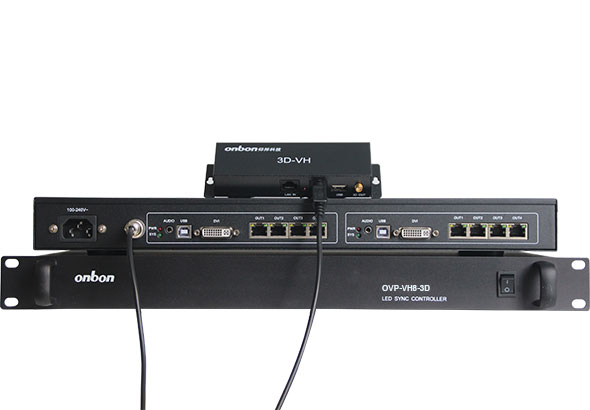

OVP-VH8-3D发送控制器

OVP-VH8-3D是在OVP-VH8发送控制器的基础上进行升级,全面具备OVP-VH8系列的功效和特点。产品接纳了主动快门式3D技术,为普通LED显示屏的3D显示提供了完美的解决计划。

8千兆网口输出,最大带载262万像素@120Hz

3D/2D无缝切换,兼容任意显示屏

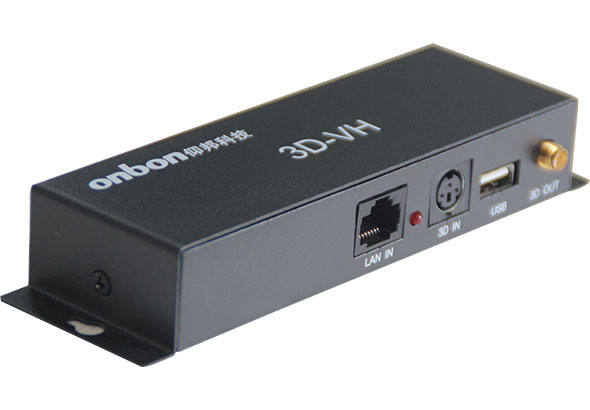

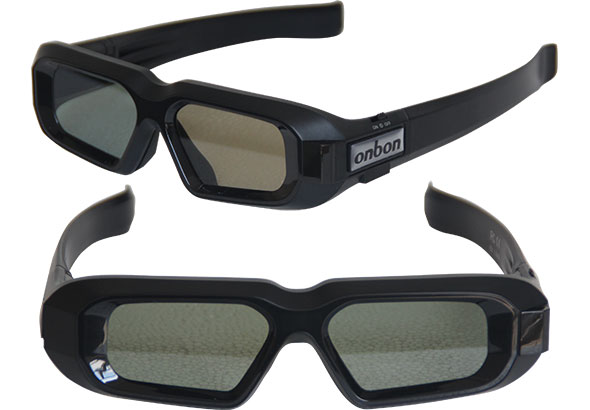

主动快门式3D技术

5G同步技术

订单热线:

0512-36912677/88/99



结构美观,装置便捷 ;
等同于4张发送卡级联,还省去DVI分线器,性价比极高 ;
8网口最大带载524万像素输出,单个网口最大带载65万像素点 ;
带载面积灵活,最大宽度3840点,最大高度3840点,应用规模极广 ;
网口之间支持显示内容热备份,发送器之间可相互支持热备份 ;
接口富厚:1路DVI接口、1路音频信号输入接口、USB接口 ;
用户至上,体验为王,傻瓜操作,无需培训 ;
支持底层固件在线升级,极大便当了系统开发、维护和功效升级。

技术指标
产品状态 2018年9月批量下线
控制点数 最大带载≤524万像素@60Hz ; 最大宽度3840点,最大高度3840点(最小控制点数32x32)
灰度品级 ≤65536级



通信传输
接收设备 支持BX-V全系列接收卡和BX-VMF多功效卡
通信距离 超五类网线≤140M,六类网线≤170M
光纤线:单模收发器≤20KM,多模收发器≤550M。(利用中继器无限延长)
传输设备 支持千兆交换机、千兆光纤收发器和千兆光纤交换机



视频源输入
视频输入接口 DVI  VESA标准
输入区分率 支持任意输入区分率
视频源帧率 标准60Hz,可自动适应帧率



音频输入接口
AUDIO_IN 3.5mm模拟音频输入接口



千兆网口输出
网口数量 8个千兆网口
网口带载指标 最大带载524万像素输出,单个网口最大带载65万像素点
网口拼接 8个千兆网口输出,支持上下、左右任意拼接
数据传输花样 凭据千兆网络的帧花样,并附加CRC校验



控制接口
COM USB控制接口



重要功效
参数配置功效 通过USB接口线,实现发送控制器参数配置
实时参数调解 支持
亮度色温调解 支持
智能侦测系统 支持DVI视频接口信息检测
板载实时时钟 支持
多屏设置功效 支持同时控制差别规格的多个显示屏
后台播放功效  支持(扩展模式)
音频传输功效 支持
网络误码监测 监测发送控制器与接收卡、接收卡与接收卡之间的通讯误码率以及通讯故障诊断



系统升级和维护
配置文件回读 支持回读发送控制器存储的配置信息,支持回读发送控制器的固件程序版本
固件在线升级

支持底层固件在线升级,极大便当了系统开发、维护和功效升级,

为客户有效节约本钱,降低项目危害



整机规范
输入电压 100-240V~50/60Hz
额定功率 ≤35W
操控方法 LedshowTV演播器软件
装箱配件

3Pin主机电源线1.5M*1,  USB-A-B线1.5M*1,  DVI双磁环编织线(18+1) 1.5M*2

机箱 金刚黑 铝面板 1U标准工业机箱
尺寸 482.6mm×230mm×44mm
重量 ≤3.8KG



情况适应性

事情温度

-30℃~70℃

情况湿度

15%~85%



电磁兼容性

无线电骚扰和抗扰度

对OVP设备的电源端口、HDMI接口、DVI接口、VGA接口、CV接口进行无线电骚扰检测。

切合《GB /T13837-2012声音和电视广播接收机及有关设备无线电骚扰特性限值和丈量要领》的划定要求。

骚扰检测切合欧盟《EN 55032:2015 多媒体设备的电磁兼容性》的划定要求。

骚扰抗扰度检测切合《ICE/EN 61000 电磁兼容性》的划定要求。

静电放电抗扰度

对OVP设备的USB口、HDMI接口、DVI接口、VGA接口、CV接口进行静电放电抗扰度检测。

试验品级4级,接触放电8KV。

切合《GB/T 17626.2-2006 电磁兼容 试验和丈量技术 静电放电抗扰度试验》的划定要求。

切合《ICE/EN 61000-4-2》的划定要求。

浪涌攻击抗扰度

对OVP设备的电源端口进行浪涌攻击检测。

试验品级4级,测试电压4KV。

切合《GB/T 17626.5-2008 电磁兼容 试验和丈量技术 浪涌(攻击)抗扰度试验》的划定要求。

切合《ICE/EN 61000-4-5》的划定要求。
